驱替协同微米CT扫描系统MFV-1000
一、简介
|
清能艾科的微流动可视化系统(MFV-1000) 帮助石油公司提高对开采机理的认识，以优化开发和三采方案。该系统能够动态观测注水和注三元时，真实微岩心三维孔隙结构下的剩余油分布（分辨率高达0.5微米）。MFV-1000采用极速高分辨率微米CT扫描、高精度微岩心驱替系统、可视化定量分析软件的一体化平台，目前在行业内遥遥领先。 MFV-1000可在油藏温度、压力和流速下揭示微岩心的油水运移规律变化： |
|
|
•定量监测接触角和润湿性变化
•定量监测可动用/不可动用剩余油分布
•可视化驱替前沿油水变化状况
|
•定量分析水敏等储层伤害
•对比水驱、聚驱、三元驱渗流特征、剩余油分布及动用状况
•数字计算岩石物性包括压汞、相渗等
|
|
|
|
二、设备参数

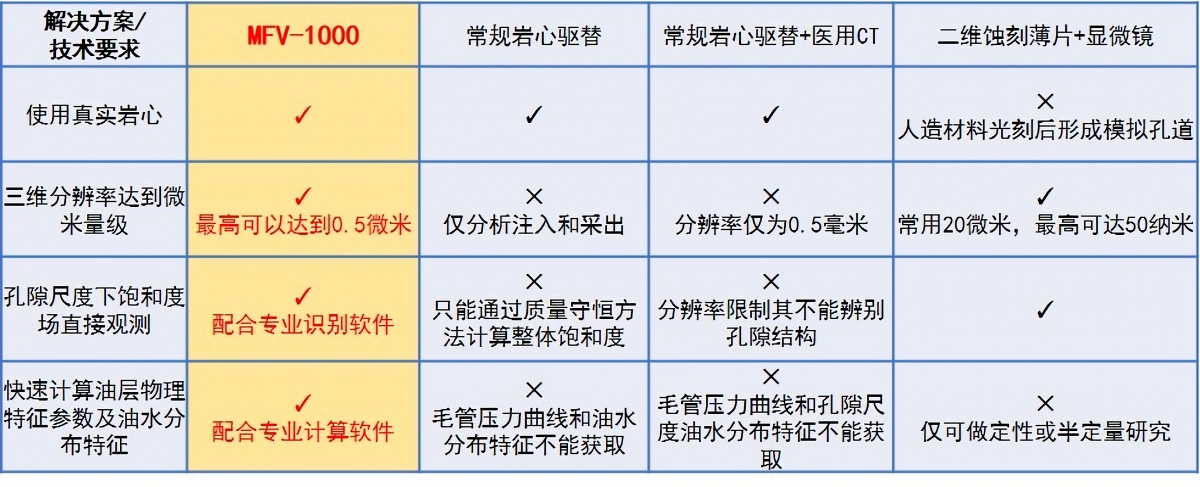

高精度微米CT扫描＆微岩心驱替系统形成可视化定量分析软件(iCore-DNA)
|
MFV-1000相关参数:
|

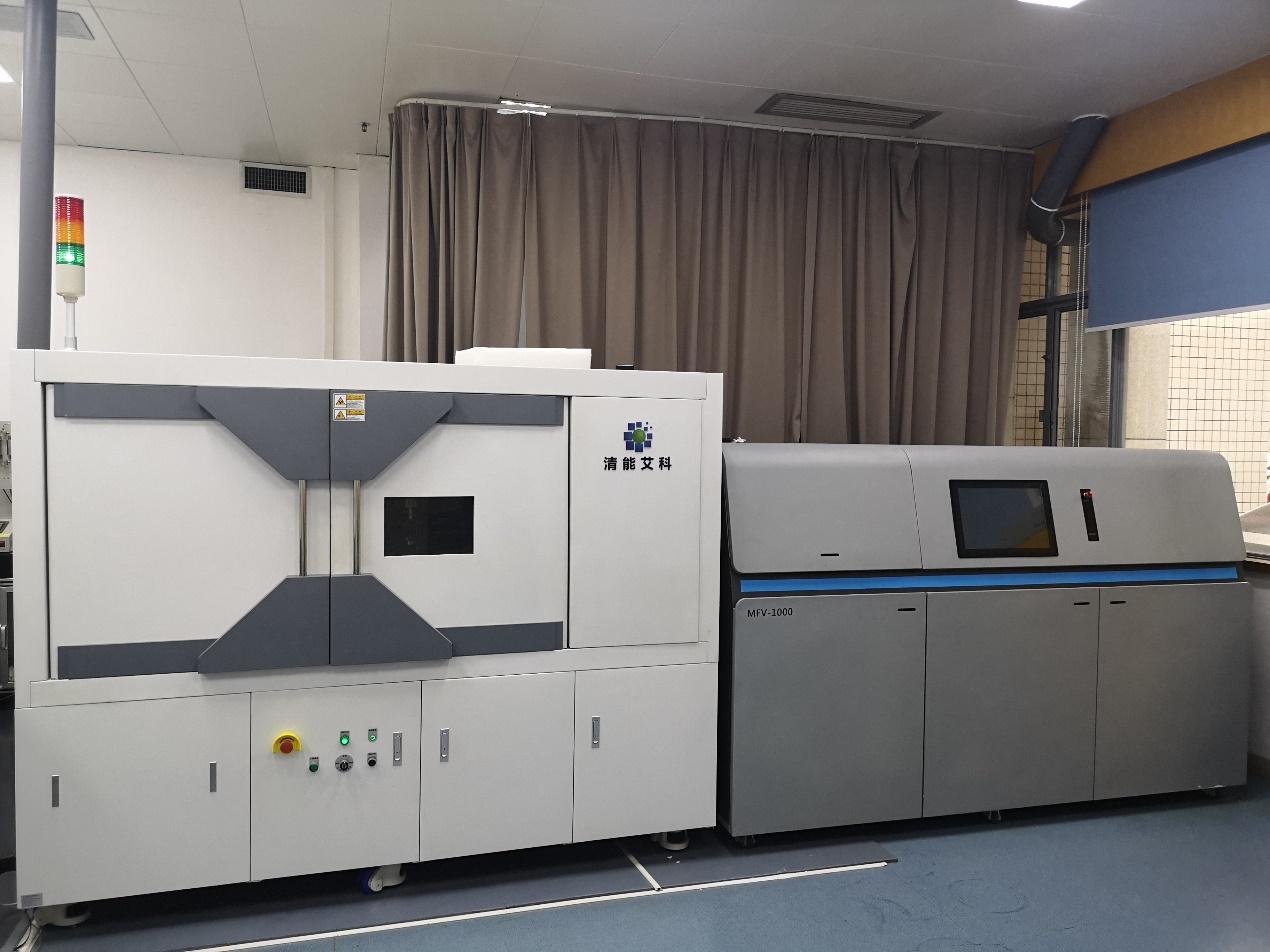

装置外观图
|

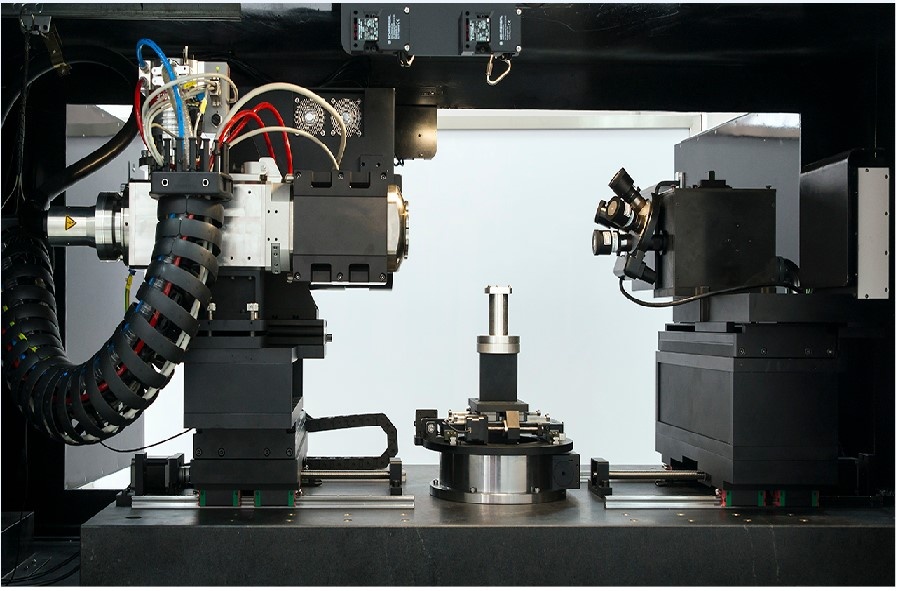

装置内部结构图
|

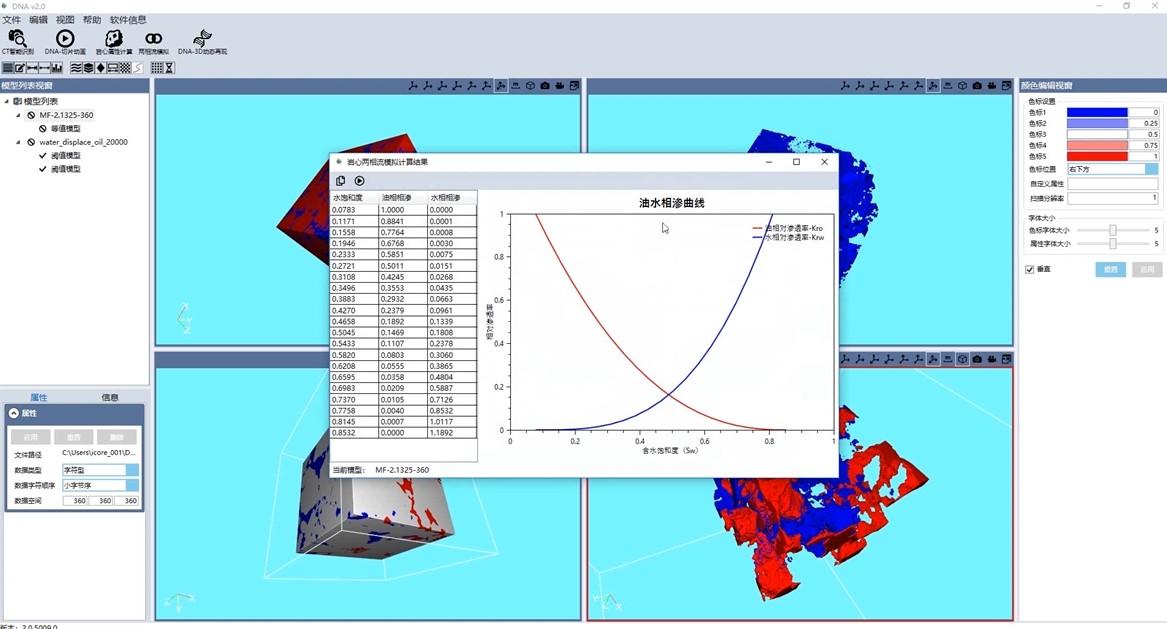

配套软件优势:
|
 |
|
三、MFV-1000可视化案例
驱替前沿监测
 |

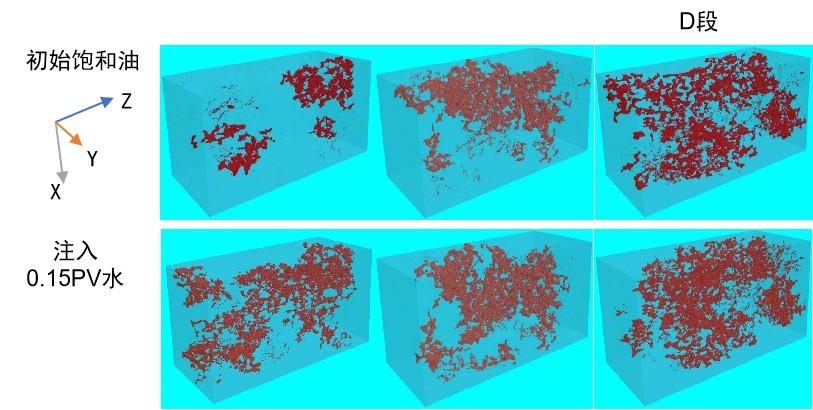

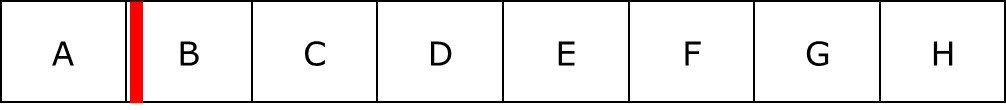

三维可视化表明在注入0.15PV水，油水驱替前沿到达B段
|
|

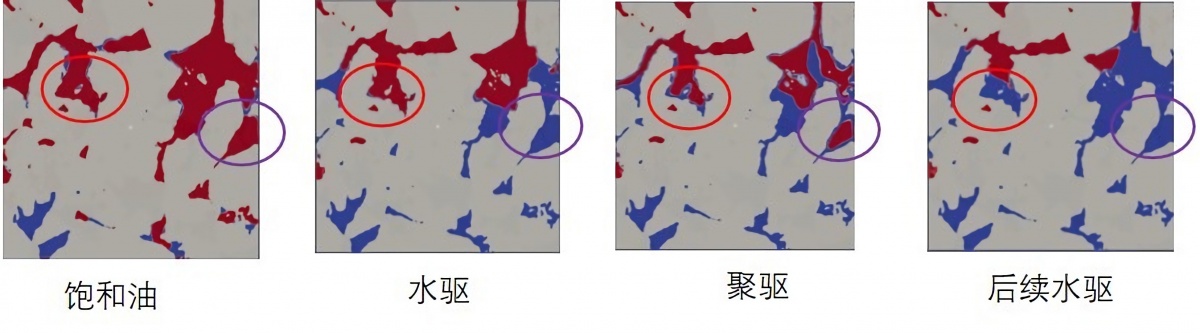

二维可视化表明小孔隙的原油被驱替；注入聚合物后形成油水驱替前沿
|

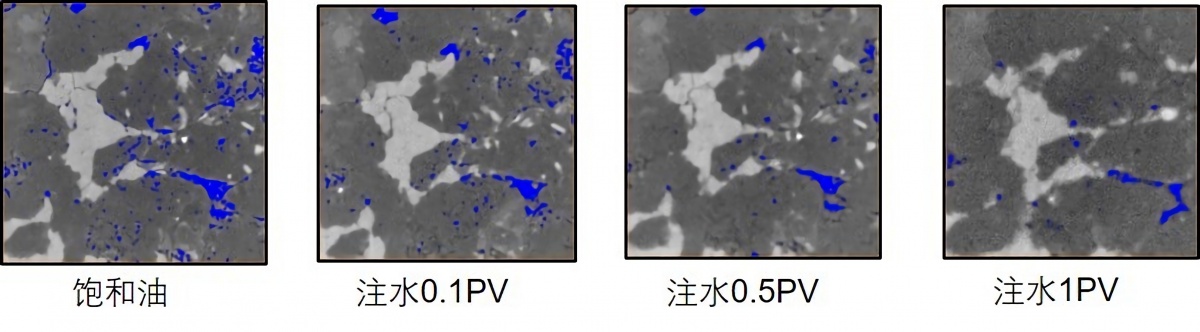

致密储层的水敏伤害分析
|
|

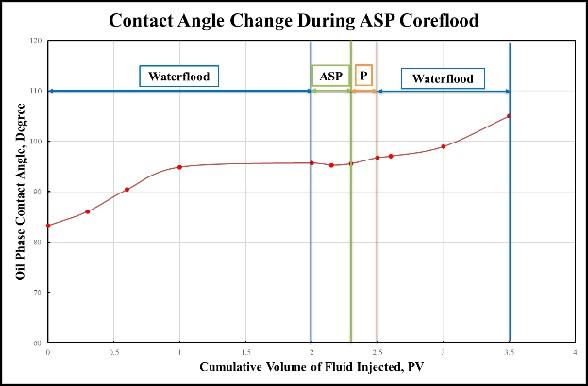

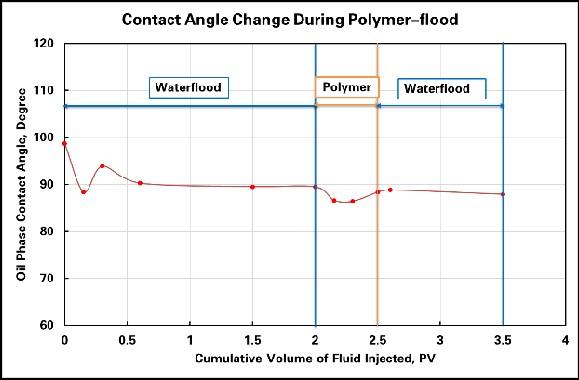

接触角和润湿性定量分析
|
|
|

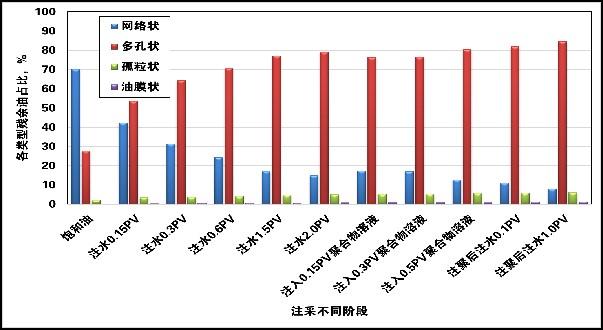

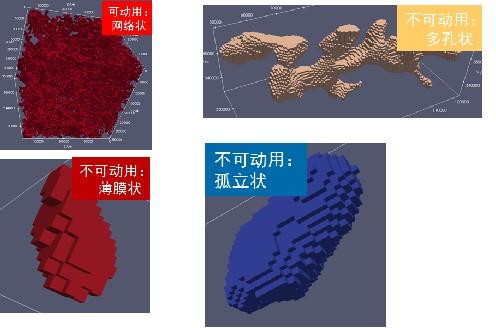

剩余油赋存形态定量分析
|
|
|
